360°

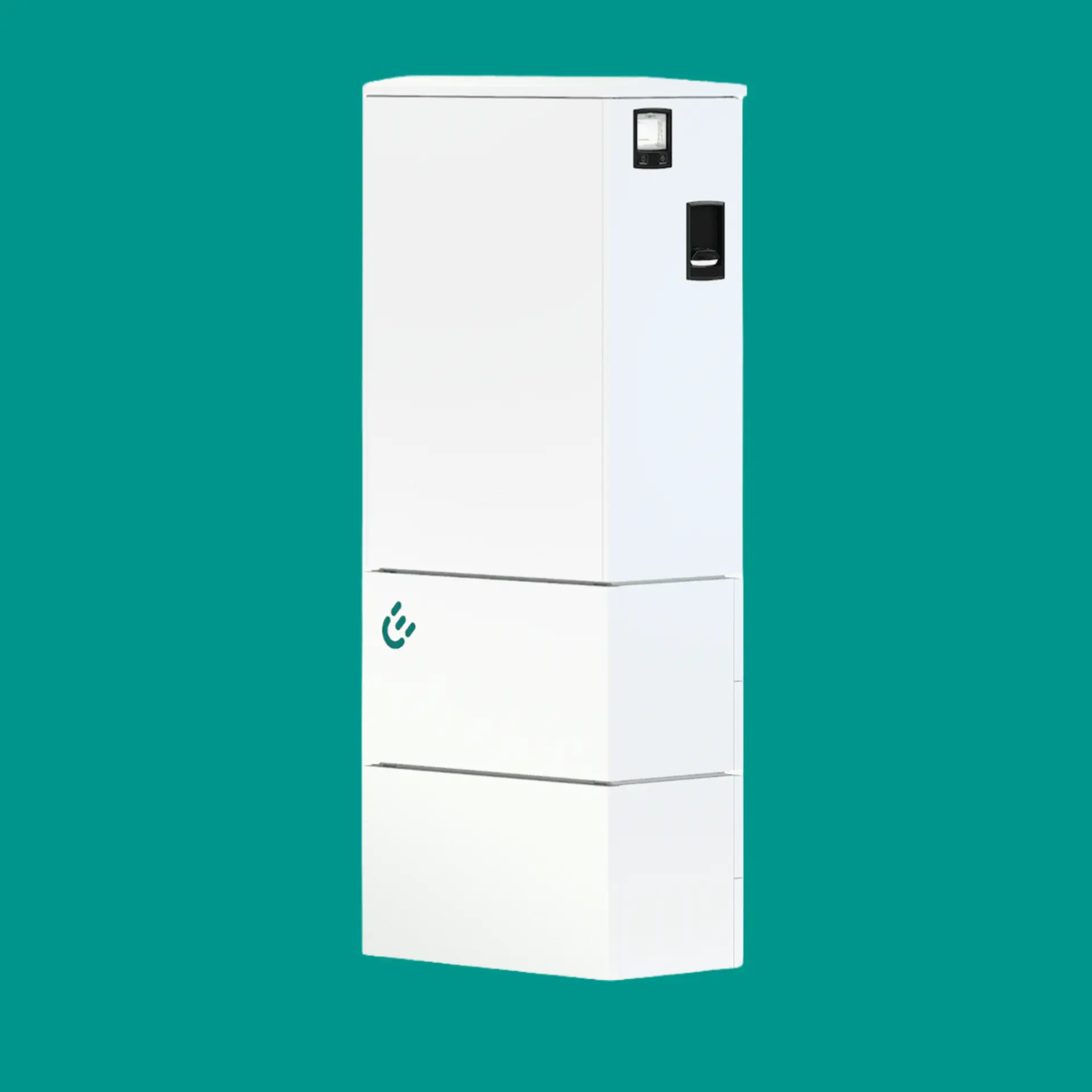

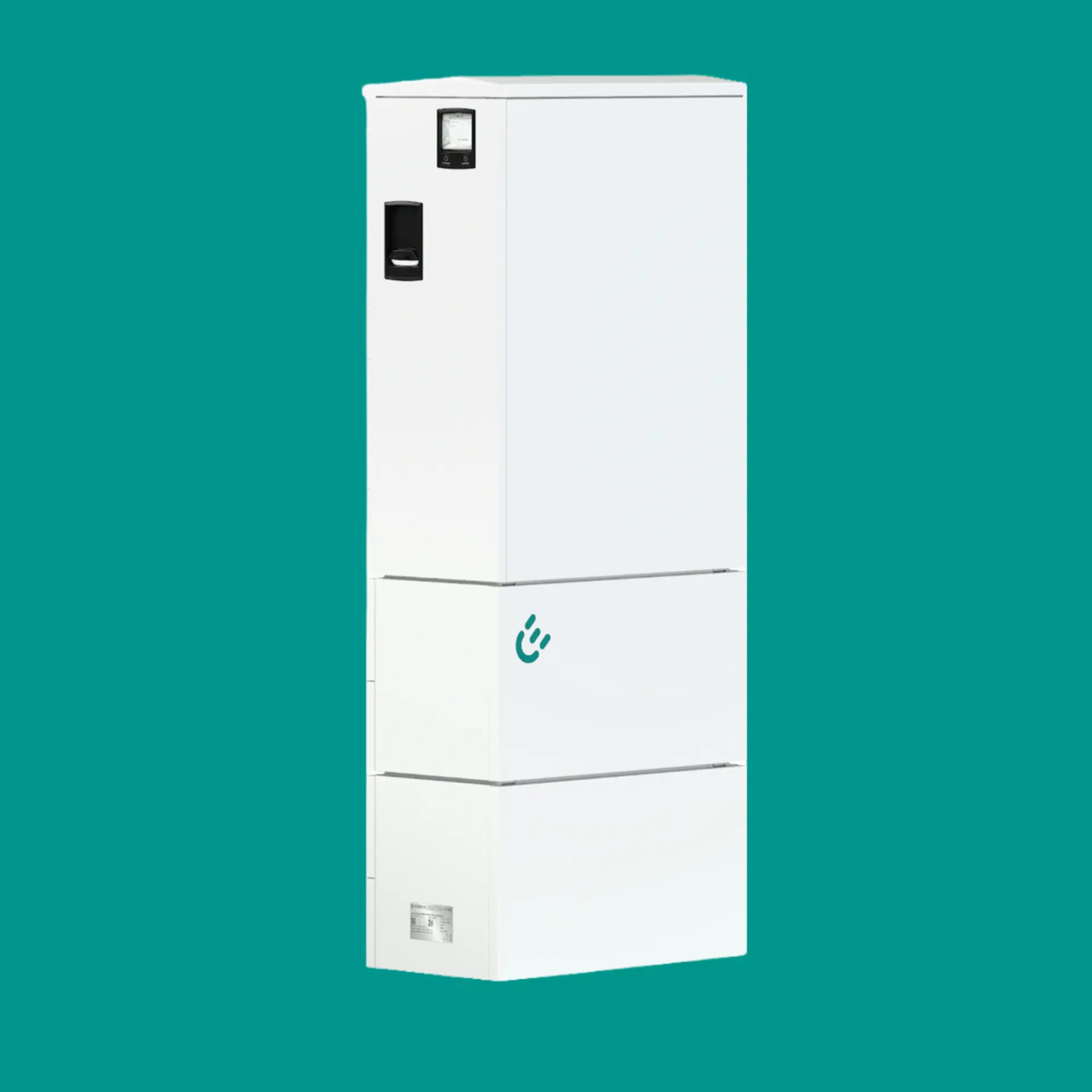

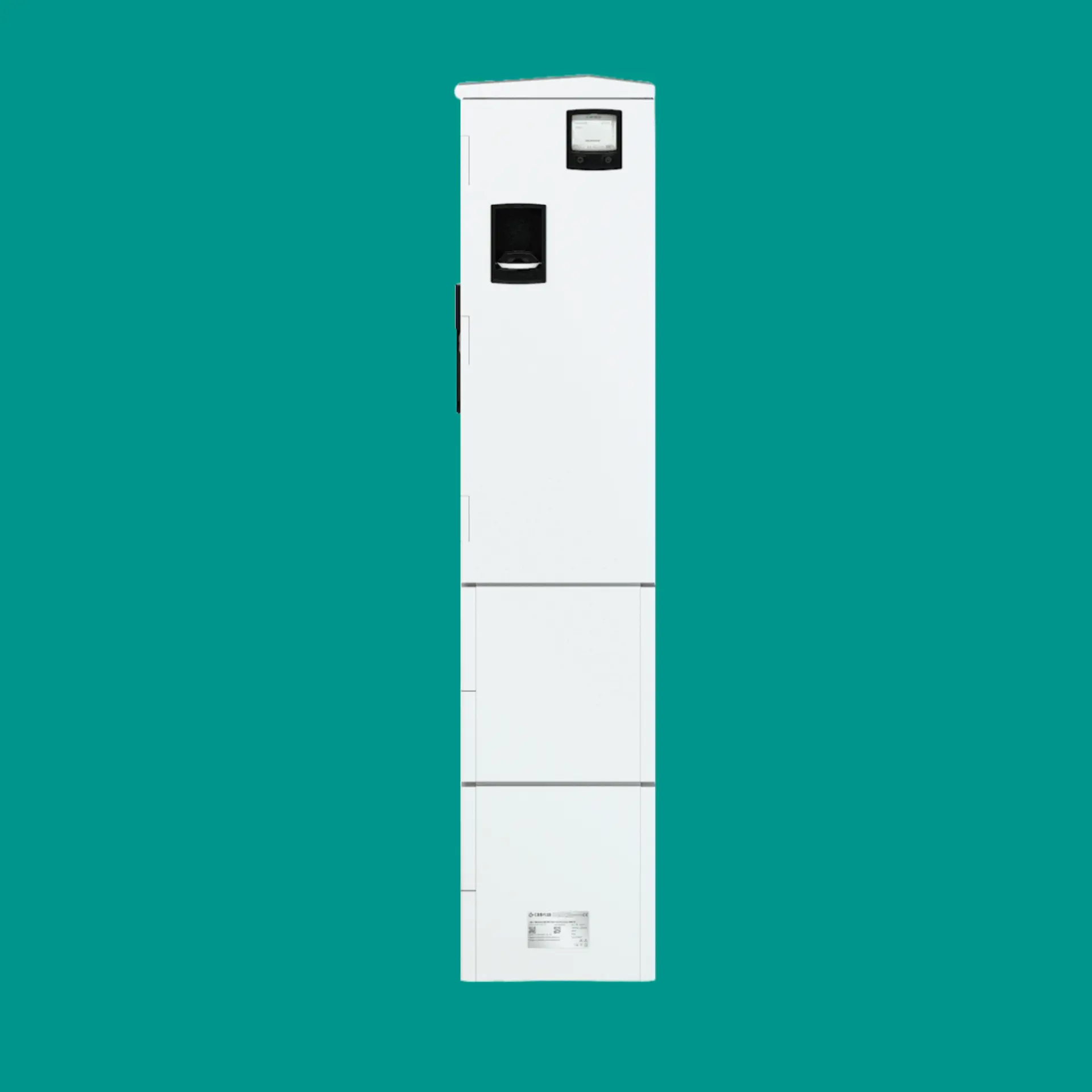

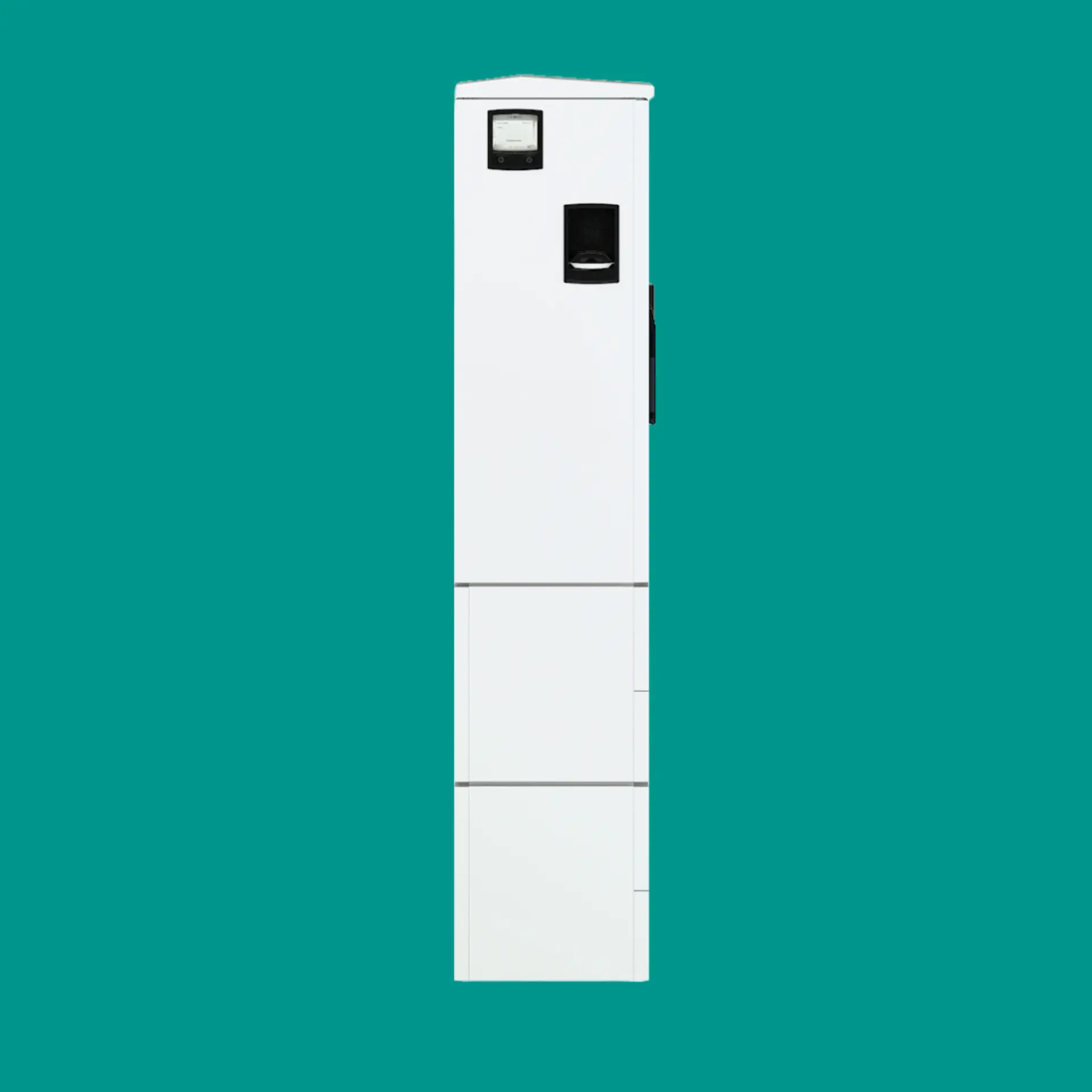

DUO ims

AC-Ladestationen
Steht gern in der Öffentlichkeit

Max. 2 x 22 kW Ladeleistung (AC)

Die DUO ims wurde speziell für den direkten Anschluss an das öffentliche Verteilnetz entwickelt. Als All-in-one-Ladestation sind sämtliche Komponenten bereits integriert, sodass Installationszeit und -kosten gespart werden.

  • Vollständige Erfüllung der VDE-AR-N 4100

  • Eichrechtskonform

  • Einhandbedienung

  •  Automatisch wiedereinschaltender Fehlerstromschutzschalter mit Selbsttestfunktion

Produktabbildungen enthalten Sonderlackierung. Standardlackierung Gehäuse: RAL 9010 (Reinweiß), Dach: RAL 7004 (Signalgrau)

Loading...

Steht gern in der Öffentlichkeit

Die DUO ims ist die optimale Lösung für Betreiber öffentlicher Ladeinfrastruktur. Die Ladestation ist kompatibel mit allen öffentlichen Niederspannungsnetzen und spart damit Zusatzkosten für den Anschluss ein.

Über das optionale Highline-Paket verbessern sich Vandalismusschutz und Wartungskosten noch weiter, indem Ladeanschlüsse verriegelt und Fehlerstromschutzschalter neben einer Selbsttestfunktion automatisch wieder eingeschaltet  werden können.

Loading...

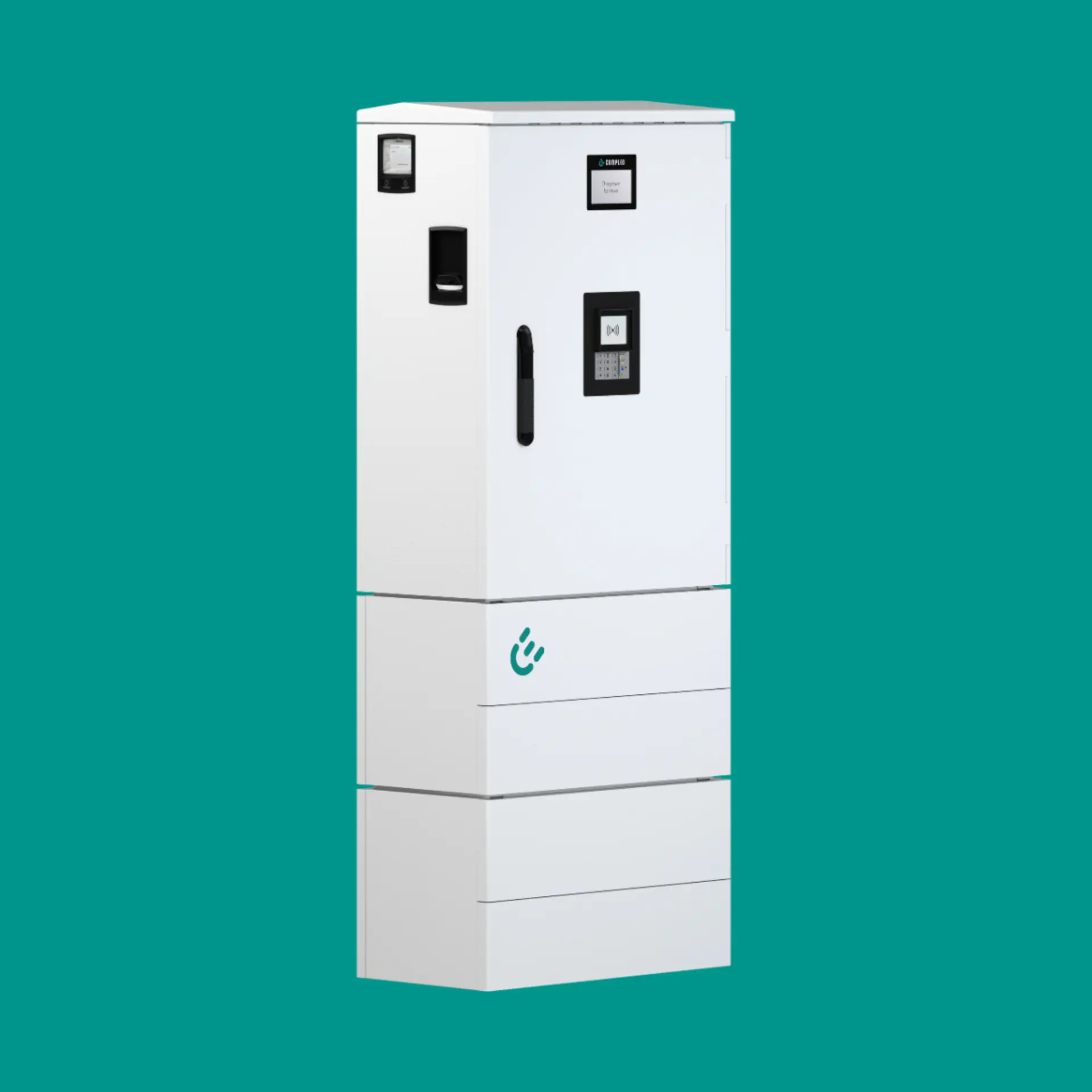

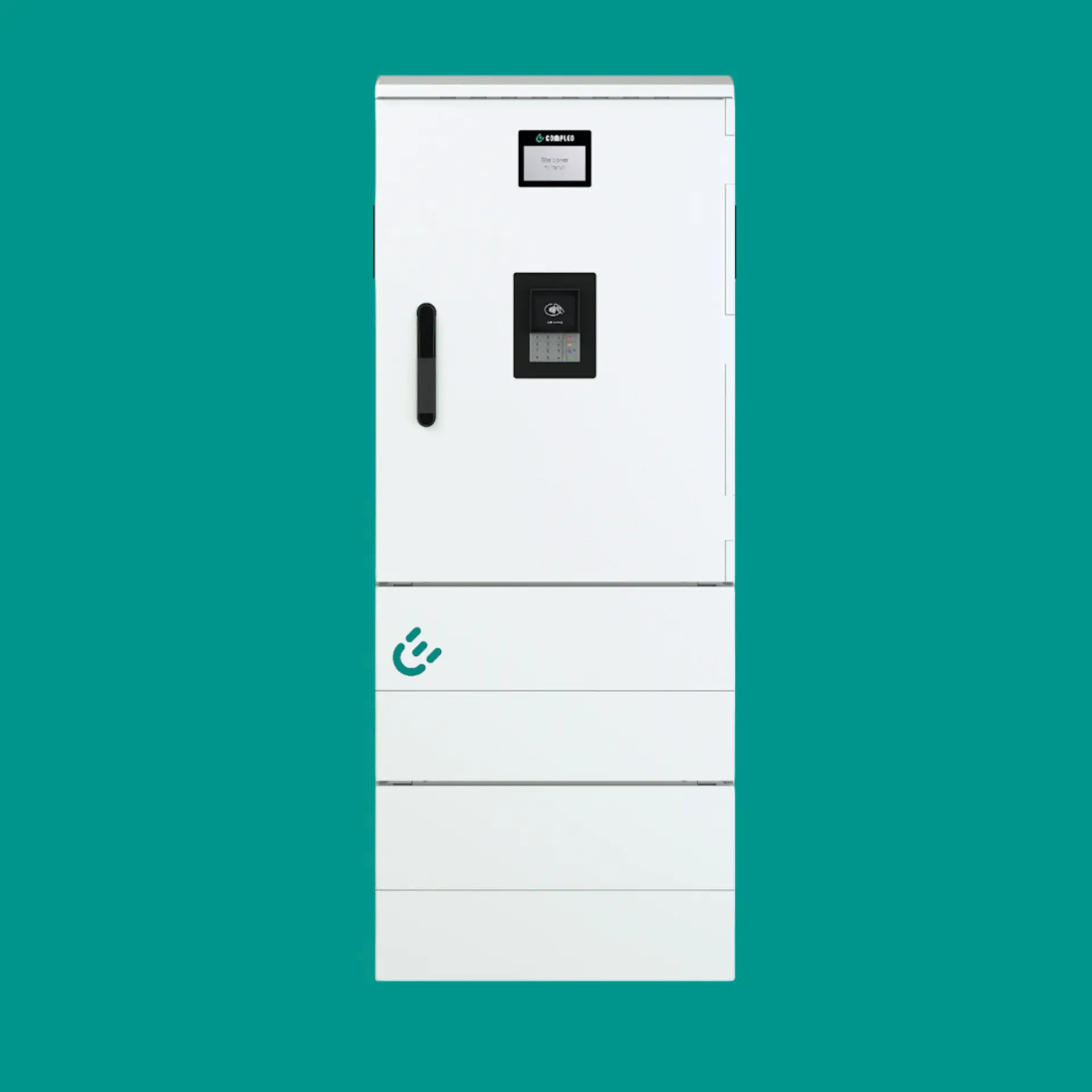

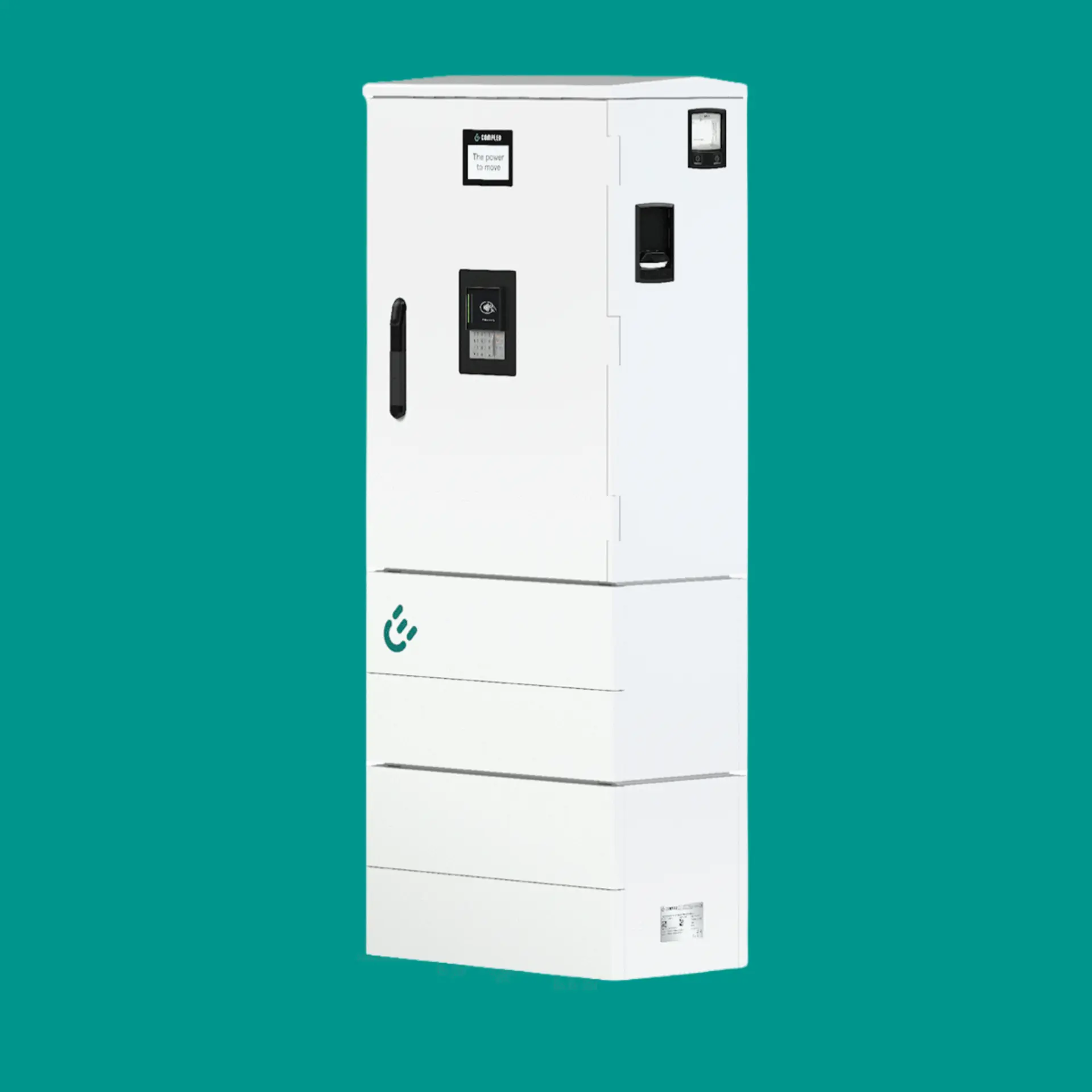

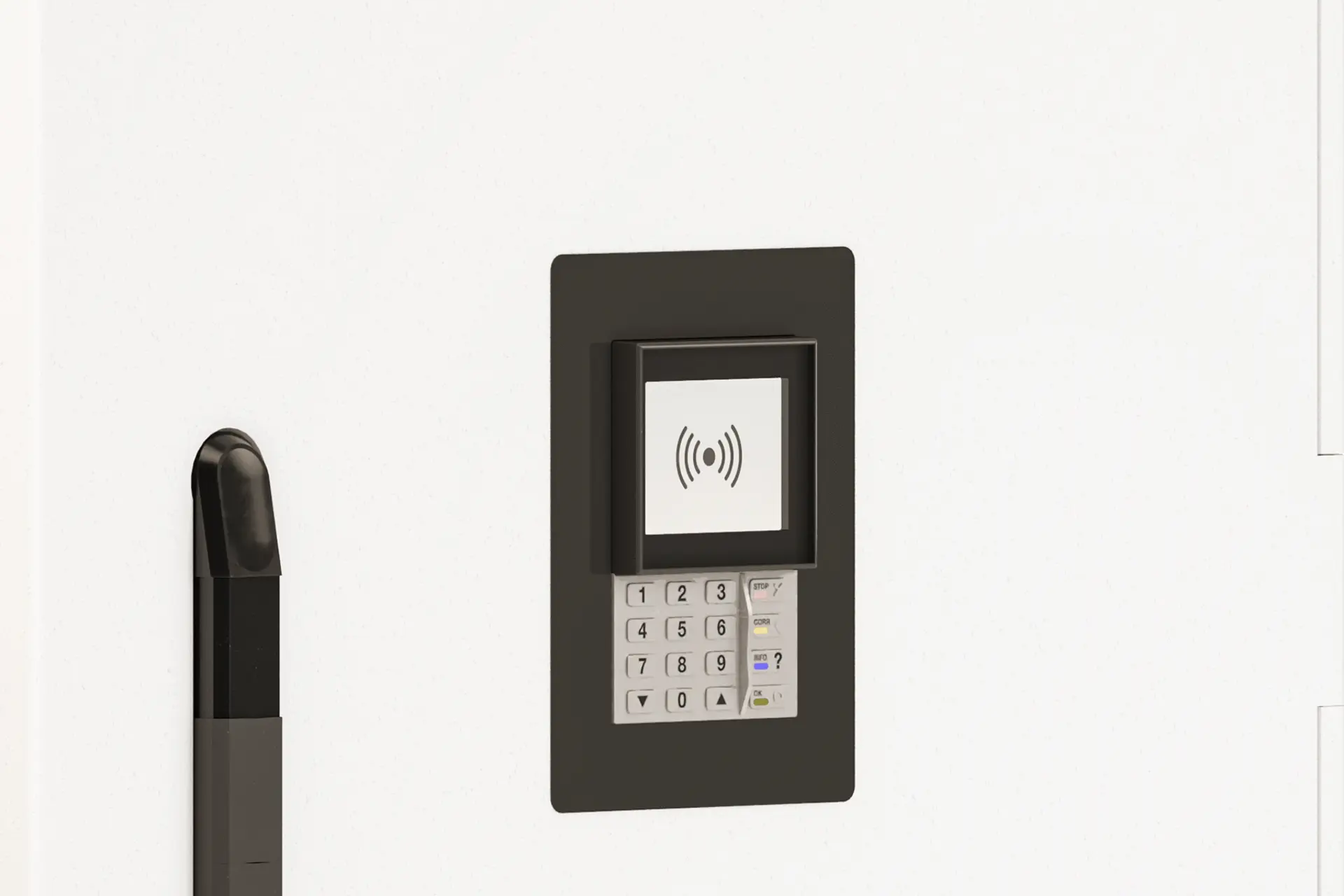

Payment vollintegriert

Besonders für den öffentlichen Raum ist eine robuste und vollintegrierte Payment-Lösung ideal. Deshalb ist die DUO ims ab sofort optional mit einem Payment Terminal ausgestattet. So erfüllt die DUO ims bereits jetzt die künftige Ladesäulenverordnung. Bereit für alle Bezahlarten.

Loading...
Kombinierbar mit jedem OCPP-fähigen IT-Backend
Loading...
Extrem robustes Faserverbund-Gehäuse (SMC): Rostet nicht, nie
Loading...
Direkter Anschluss an Verteilnetz möglich
Loading...

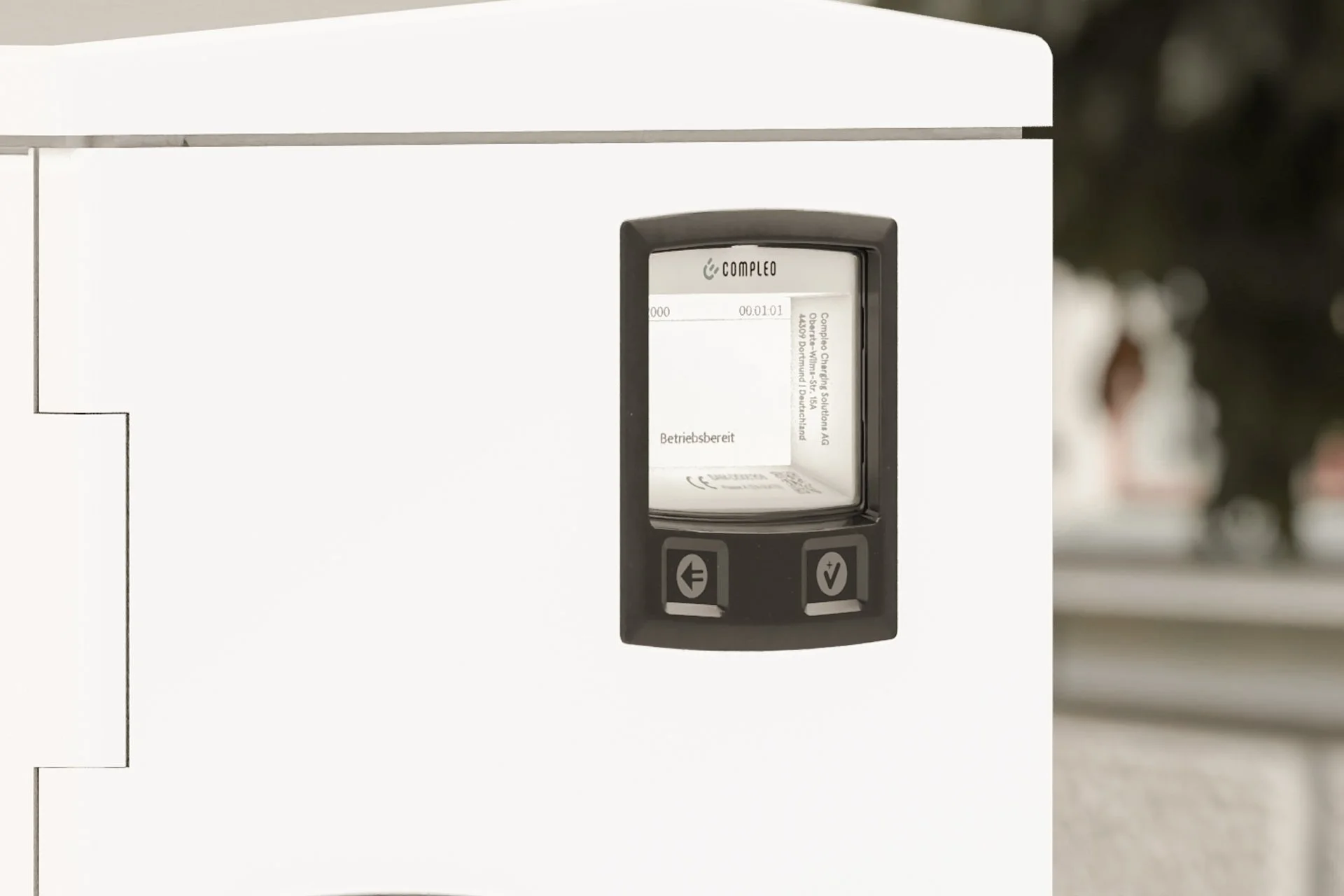

Nimmt es ganz genau - unabhängig vom IT-Backend

Die DUO ims ist offen für jedes IT-Backend und kann über das SAM-Modul eichrechtskonform abgerechnet werden. Der Nutzer kann mit der SAM-Technologie auch ohne Verbindung zum IT-Backend die Verbräuche einsehen und nachprüfen.

Loading...

Compleo DUO ims plus

Bisher musste man für jede an das öffentliche Stromnetz angeschlossene Ladestation einen eigenen Netzanschluss umsetzen. Mit der DUO ims plus und dem patentierten Daisy-Chain-System können mehrere Ladepunkte mit nur einem Anschluss an das öffentliche Verteilnetz in Reihe geschaltet werden, was die Investitionskosten deutlich reduziert Dank des integrierten Lastmanagements wird die Netzbelastung zudem intelligent verteilt.

Vergleichen Sie unsere Ladelösungen



DUO ims

DUO

DUO ims plus

Maximale Ladeleistung pro Ladepunkt 22 kW 11/22 kW 22 kW
Anzahl Ladepunkte 2 2 2
Ladeanschluss 2x Typ-2 Steckdose, inkl. Schiebedeckel 2x Typ-2 Steckdose, inkl. Schiebedeckel; optional 2x Typ-2 Spiralkabel (6,5 m) 2x Typ-2 Steckdose, inkl. Schiebedeckel
Eichrechtskonform 2x MID-konformer Smart Meter mit Speicher- und Anzeigemodul (SAM®) 2x MID-konformer Smart Meter; optional mit Speicher- und Anzeigemodul (SAM®) 2x MID-konformer Smart Meter mit Speicher- und Anzeigemodul (SAM®)
Absicherung 2x FI-Typ A; 2x DC-Fehlerstromerkennung 6 mA; 2x LS-Schalter C20 3P oder C40 3P; 1x LS-Schalter B16 1P 2x FI-Typ A; 2x DC-Fehlerstromerkennung 6 mA; 2x LS-Schalter C20 3P oder C40 3P; 1x LS-Schalter B16 1P 2x FI-Typ A; 2x DC-Fehlerstromerkennung 6 mA; 2x LS-Schalter C20 3P oder C40 3P; 1x LS-Schalter B16 1P
Kommunikationsschnittstelle zu IT-Backends OCPP 1.6 JSON OCPP 1.6 JSON OCPP 1.6 JSON
Autorisierung Freies Laden, RFID, Smartphone-App; optional: Giro-e Freies Laden, RFID, Smartphone-App; optional: Giro-e Freies Laden, RFID, Smartphone-App; optional: Giro-e

Dokumente zum Download

Mit den ausführlichen Dokumenten von Compleo lässt sich eine Installation perfekt planen. Einfach Ladestationen und Zubehör aussuchen und so die eigene Ladelösung zusammenstellen.

Zum Downloadcenter

Produktname
DUO ims

Anzahl Ladepunkte
2

Ladeanschluss
2x Typ-2 Steckdose, inkl. Schiebedeckel

Autorisierung
Freies Laden, RFID, Smartphone-App;
optional: Giro-e

Display
Größe: 4,3" Grafik-Display

User Interface

Maximale Ladeleistung pro Ladepunkt
22 kW

Nennspannung, Phasenanzahl, Nennfrequenz
400 V; 3; 50 Hz

Maximaler Eingangsstrom
32 A / 63 A pro Phase, konfigurierbar

Absicherung
2x FI-Typ A; 2x DC-Fehlerstromerkennung 6 mA; 2x LS-Schalter C20 3P oder C40 3P; 1x LS-Schalter B16 1P

Kommunikationsprotokolle zu IT-Backends
OCPP 1.6 JSON

Zähler / Deutsches Eichrecht
2x MID-konformer Smart Meter mit Speicher- und Anzeigemodul (SAM®)

Montageart
Bodenmontage (bm)

Gehäusematerial
Heißgepresstes, glasfaserverstärktes Polyester (SMC)

IP-Schutzgrad
Gehäuse: IP44;
relevante Komponenten: IP54

Schlagfestigkeit
IK10

Gewicht
Ca. 72 - 77 kg, je nach Ausbaustand

Schließung
Schwenkhebel, vorbereitet für die Aufnahme von zwei Profilhalbzylindern

Betriebstemperatur
-25 °C bis +40 °C

Zulassungen
CE, RoHS, REACH, GPSD, WEEE

Normen
DIN EN 61851-1;
DIN IEC/TS 61439-7

Abmessungen (H x B x T)
Bodenmontage: 1483 x 590 x 320 mm

SMC-Sockel + Sockelfüllgranulat
Für Montage im Erdreich
